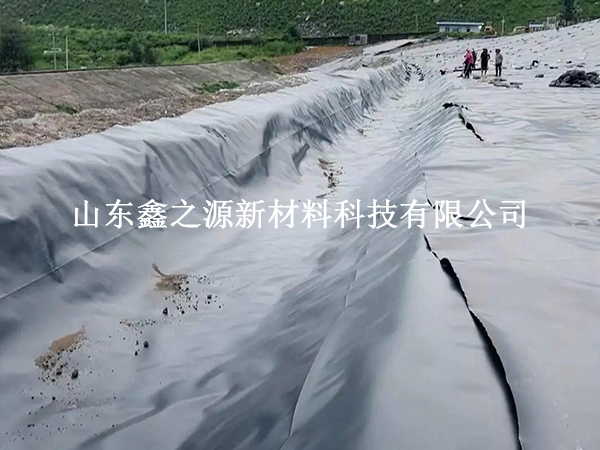

在藕池防滲工程中，防滲膜的拼接焊接是決定整個(gè)系統(tǒng)防漏效果的核心環(huán)節(jié)。如果焊接工藝不到位，極易產(chǎn)生虛焊、漏焊，導(dǎo)致后期注水后發(fā)生滲漏。為了實(shí)現(xiàn)高品質(zhì)的焊接效果，確保藕池長(zhǎng)期安全運(yùn)行，施工人員必須掌握并嚴(yán)格執(zhí)行以下核心焊接技巧。

焊前清潔與參數(shù)試焊校準(zhǔn)

焊接質(zhì)量的前提是接觸面的絕對(duì)潔凈。在正式施焊前，必須使用干凈的軟布將搭接區(qū)域的泥沙、灰塵、油污及水汽徹底擦拭干凈，任何微小的雜質(zhì)都會(huì)阻礙高分子材料的融合，導(dǎo)致焊縫不牢。同時(shí)，施工前需根據(jù)當(dāng)天的氣溫、濕度及防滲膜厚度，對(duì)熱熔焊機(jī)進(jìn)行參數(shù)校準(zhǔn)。在正式大面積焊接前，強(qiáng)烈建議使用邊角料進(jìn)行試焊，通過(guò)剪切或剝離試驗(yàn)確認(rèn)焊縫強(qiáng)度達(dá)標(biāo)后，再固定設(shè)備的溫度、速度和壓力參數(shù)。

規(guī)范搭接與平整順直控制

高質(zhì)量的焊縫離不開(kāi)規(guī)范的搭接尺寸。相鄰兩幅防滲膜的搭接寬度一般應(yīng)控制在十至十五厘米左右，過(guò)窄容易導(dǎo)致焊縫強(qiáng)度不足，過(guò)寬則浪費(fèi)材料且易產(chǎn)生褶皺。在鋪設(shè)和焊接時(shí)，必須保證膜面平整順直，嚴(yán)禁出現(xiàn)“魚(yú)嘴”現(xiàn)象或死折。對(duì)于邊坡施工，焊縫的走向應(yīng)盡量平行于最大坡腳線（即沿坡度方向延伸），以降低膜體因重力下滑產(chǎn)生的撕裂風(fēng)險(xiǎn)。

合理排布焊縫與T型節(jié)點(diǎn)加固

在防滲膜的拼接排版上，應(yīng)遵循“先橫后縱”的原則，即先完成橫向焊縫，再處理縱向焊縫。在接縫的交匯處，必須嚴(yán)格杜絕“十”字形交叉，應(yīng)采用“T”字形交錯(cuò)排布。遇到“T”字交叉點(diǎn)時(shí)，需將重疊部分剪平，并使用母材補(bǔ)疤或擠出式熱熔焊機(jī)進(jìn)行局部加固處理，并將補(bǔ)疤的直角修圓，確保該應(yīng)力集中點(diǎn)的絕對(duì)密封。

嚴(yán)控焊接過(guò)程與連續(xù)作業(yè)

焊接過(guò)程中，操作人員需時(shí)刻觀察熱熔情況，確保焊縫擠出熔漿均勻、平整美觀，絕不允許出現(xiàn)滑焊、跳焊或漏焊現(xiàn)象。為了保證焊縫的整體強(qiáng)度，一條接縫應(yīng)盡量一次性連續(xù)完成，減少中途停機(jī)或中斷的次數(shù)。如果因故必須中斷，在重新起焊前，需對(duì)已焊好的接槎部分進(jìn)行打毛清理，再進(jìn)行搭接焊接，以確保新舊焊縫完美融合。

焊后冷卻與嚴(yán)密氣密檢測(cè)

焊接完成后的自然冷卻是鞏固焊縫強(qiáng)度的必要步驟，嚴(yán)禁在焊縫未完全冷卻前施加外力拉扯。冷卻完成后，必須進(jìn)行嚴(yán)格的質(zhì)量檢測(cè)。對(duì)于雙軌熱熔焊縫，應(yīng)采用充氣法（氣壓檢測(cè)）進(jìn)行無(wú)損探傷，確保焊縫內(nèi)部無(wú)漏氣點(diǎn)；對(duì)于修補(bǔ)部位或特殊節(jié)點(diǎn)，可采用真空盒檢測(cè)法。只有經(jīng)過(guò)全面排查并確認(rèn)無(wú)滲漏隱患，才能進(jìn)入下一道工序。

綜上所述，藕池防滲膜的焊接是一項(xiàng)嚴(yán)謹(jǐn)?shù)募夹g(shù)活。只要做到焊前清潔、參數(shù)精準(zhǔn)、搭接規(guī)范、避開(kāi)十字交叉并嚴(yán)格焊后檢測(cè)，就能有效杜絕漏水隱患，為蓮藕養(yǎng)殖打造堅(jiān)不可摧的底層屏障。
